Jei atvirai, tai...
Apskritai, pačiam darytis phono korektorių nėra tikslo. Nebent smagu būtent tai, kad padarysi pats. Bet jei nagai neniežti, tai už 100-200 € šiandien galima nupirkti labai padorų, naują, firminį produktą. Mano ieškojimai prasidėjo iš smalsumo, o baigėsi būtent tokiu supratimu. Jei reikia kuo švaresnio phono korektoriaus, tai jį reiktų daryti kuo paprastesniu būdu. Ir išradinėti dviračio čia tikrai nereikia.
Išbandžiau ne vieną RIAA ekvalaizerio/stiprintuvo įgyvendinimo būdą. Dariau lempinių "Shure M-65" ir "EAR 834P" klonus, dviejų tranzistorių ir pasyvaus ekvalaizerio tarp jų schemą (A klasė), bet galiausiai apsistojau ties paprasčiausiu operacinio stiprintuvėlio ir neigiamo grįžtamojo ryšio RIAA ekvalaizerio sprendimu. Primenu: visą lempinę magiją aš palieku savo pradiniame stiprintuve - kiti komponentai turi būti "švarūs".
Tai yra šiek tiek pakoreguota schema iš "Texas Instruments" techninių žinynų. Keliais dB padidintas stiprinimas (Gain) ir patikslinta pati ekvalaizerio kreivė. Jokio stebuklo jame nėra - iš tikrųjų man tiesiog reikėjo phono korektoriaus, kuris pakankamai gerai darytų savo darbą ir atrodytų taip pat, kaip ir kiti mano gaminiai.
Mano Phono/RIAA korektoriaus savybės:

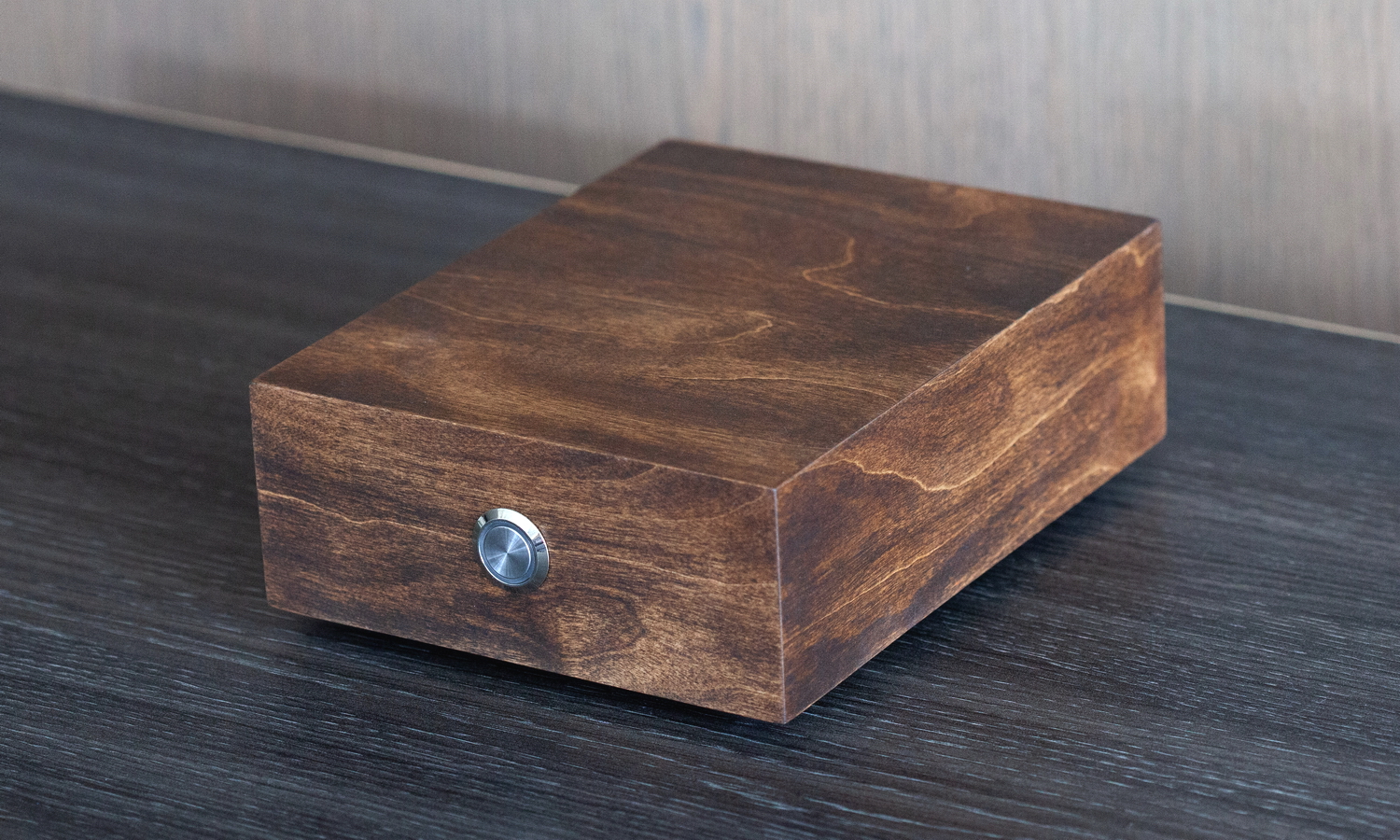

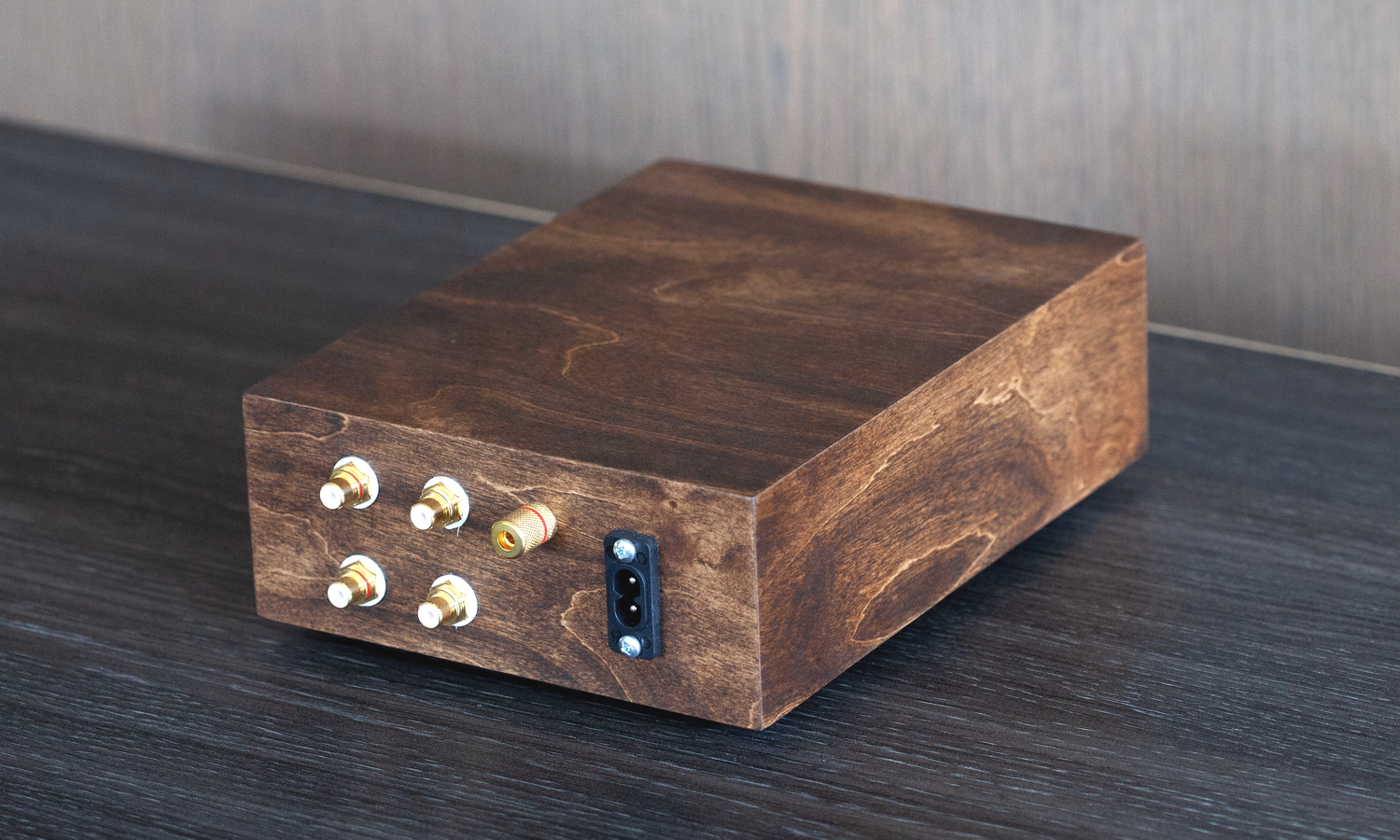

Išmatavimai:
P.S.
Dar norisi padaryti Audio Note lempinio phono korektoriaus su pasyviu EQ kloną. Bet kol kas šią mintį atidedu ateičiai.
